SF6在线监测报警装置

SF6浓度在线监测报警装置（YTDL-R30H）

概述

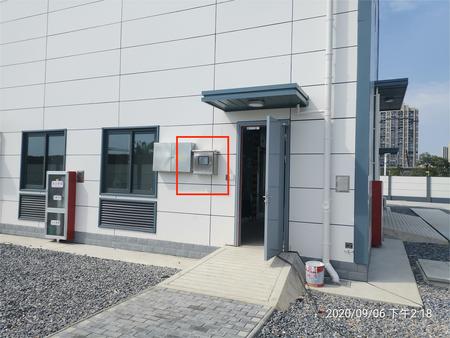

六氟化硫SF6气体浓度在线监测报警装置（YTDL-R30）开关室环境智能监控系统主要用于实时监测显示SF6开关室内的SF6浓度及氧气含量，当SF6浓度过高或氧气浓度过低时实时进行报警，避免有毒气体或缺氧对进入开关室的检修巡视人员的安全威胁，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据存储和查询、数据上传等诸多丰富功能。独有的微量SF6气体检测技术，能检测到100ppm浓度的SF6气体，不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。

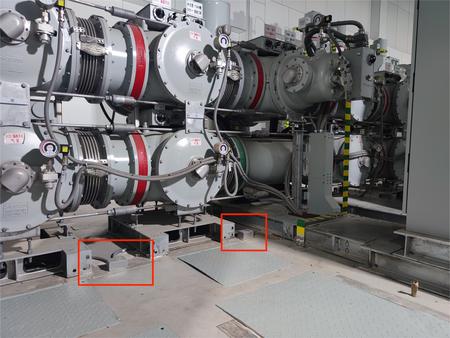

SF6传感器采用红外光谱吸收原理，是约泰电力近几年研发生产的一种新型在线检漏传感器，该传感器测量灵敏度和准确度高，不受环境的影响和干扰，使用寿命可达十年，系统可广泛应用于各种电压等级的SF6开关室、组合电器室（GIS室）等场所，系统充分考虑了各种电压等级的SF6开关站场合。主要针对最重要的SF6气体和氧气浓度进行检测，并兼有温度、湿度等环境数据的辅助检测功能。完全符合《国家电网公司电力安全工作规程》和《国家电网公司十八项电网重大反事故措施》的要求。先进的气体传感器   选用先进的高灵敏度传感器，最低能检测到环境中100ppm的SF6气体，报警误差＜5％,氧气报警误差＜0.5%。

约泰电力提供的SF6浓度在线监测系统满足有关工业标准要求及相应服务，并符合国家有关行业、安全、环保等强制性标准。系统由主机、SF6浓度传感器、氧气传感器、温湿度传感器, 人体红外传感器、语音报警、风机驱动模块等组成。可实时检测SF6气体浓度(定性检测)、氧气含量（定量检测）、温湿度等，系统自动记录各种数据，可自行设定告警阀值，如用户需要 可实现与上位机通讯功能。

• GB8905-1996《六氟化硫电气设备中气体管理和检测导则》

• DL/T639-1997《六氟化硫电气设备运行、试验及检修人员安全防护细则》

• 《国家电网公司电力安全工作规程》（2005.3.1）

• DL/T595-1996《六氟化硫电气设备气体监督导则》

功能特点

• 环境中SF6气体含量检测功能

• SF6气体泄漏报警点自主设置功能

• 环境中氧气含量检测及显示功能

• SF6气体含量超标或缺氧报警功能

• 报警时，风机自动启动功能

• 定时排风功能

• 强制排风功能

• 温度、湿度检测及显示功能

• 历史记录及事件存储和查询功能

• 人体感应开背光功能

• 历史数据存储、查询、删除功能

• 报警数据存储、查询、删除功能

• 操作记录存储、查询、删除功能

• 报警信号上传功能

• 数据上传及远方遥控操作功能

• 多区域监测同时对三个区域进行实时监测。

售后服务

• 免费提供产品升级和用户指导。

• 现场培训指导，开展现场演示操作。

• 一年免费保修，终身备品支持和维护。

• 热线电话24小时全天候解答用户的咨询。
