SF6气体泄漏监测系统

品牌: 约泰电力
型号: YTDL-R30
简介: SF6气体泄漏监控报警系统由监测主机、SF6和氧气监测器、温湿度监测器、风机控制器、声光报警灯、红外感应语音提示、后台软件等组成。依据《电业安全工作规程》特别规定,装有SF6设备的配电装置室必须保证SF6气体浓度小于1000ppm,须装设强力通风装置外,必须安装SF6气体泄漏监测报警系统。氧量低于18%、SF6气体浓度高于1000ppm时仪器应报警。
产品详情


SF6气体泄漏监测报警系统(YTDL-R30)


概述

SF6泄漏监测主机由于六氟化硫SF6气体的大量使用,其安全性已受到人们的广泛关注。针对SF6气体比空气重,泄漏易聚集,易造成低层空间缺氧,空气含毒环境对人员的威胁等问题,有关部门已制订了一系列相应的行业安全法规,法规中明确规定了人员在进入SF6配电装置室时必须先通风15分钟,对空气中的SF6浓度及氧气含量进行监测,在SF6配电装置的低位区应安装能报警的氧量仪和SF6气体泄漏监测报警系统。


约泰电力研发的SF6气体泄漏监控报警系统(YTDL-R30),正是按照这些行业安全法规的要求而设计开发的一种智能化环境在线监测系统,它主要检测空气中SF6气体含量和氧气含量,当环境中SF6气体含量超标或缺氧时,能实时进行报警,同时自动开启风机进行通风,并具有温湿度检测、工作状态语音提示、远传报警等诸多丰富功能。它独有的微量SF6气体检测技术,能检测到1000µL/L浓度的SF6气体,不仅可以达到保障人身安全的目的,而且还能确保设备正常运行,进口高稳定的氧气传感器,为现场工作人员的安全提供了更深一层保护。



产品结构

SF6气体泄漏监控报警系统由监测主机、SF6和氧气监测器、温湿度监测器、风机控制器、电缆、后台软件组成。监测主机和监测器之间通过电缆连接。监测器内部使用了国外***的传感器,可实时测量GIS开关室内SF6气体浓度、氧气浓度和环境温、湿度等相关参数,实现实时显示及与监测主机的通讯和数据交换。


应用场合

SF6气体泄漏监控报警系统(YTDL-R30)广泛应用于各种电压等级的SF6开关室、组合电器室(GIS室)、SF6主变室等场所,主要针对SF6和氧气的含量进行高精度的检测,并兼有环境温度、湿度检测等附加功能,完全符合国家或电力行业关于《六氟化硫电气设备中气体管理和检测导则》、《六氟化硫电气设备气体监督细则》、《六氟化硫电气设备气体运行、试验及检修人员安全防护细则》、《电业安全工作规程》、《生产过程安全卫生要求总则》、《火力发电厂劳动安全和工业卫生设计规程》、《火力发电厂设计规程》、《高压开关设备反事故技术措施》等安全法规的要求。

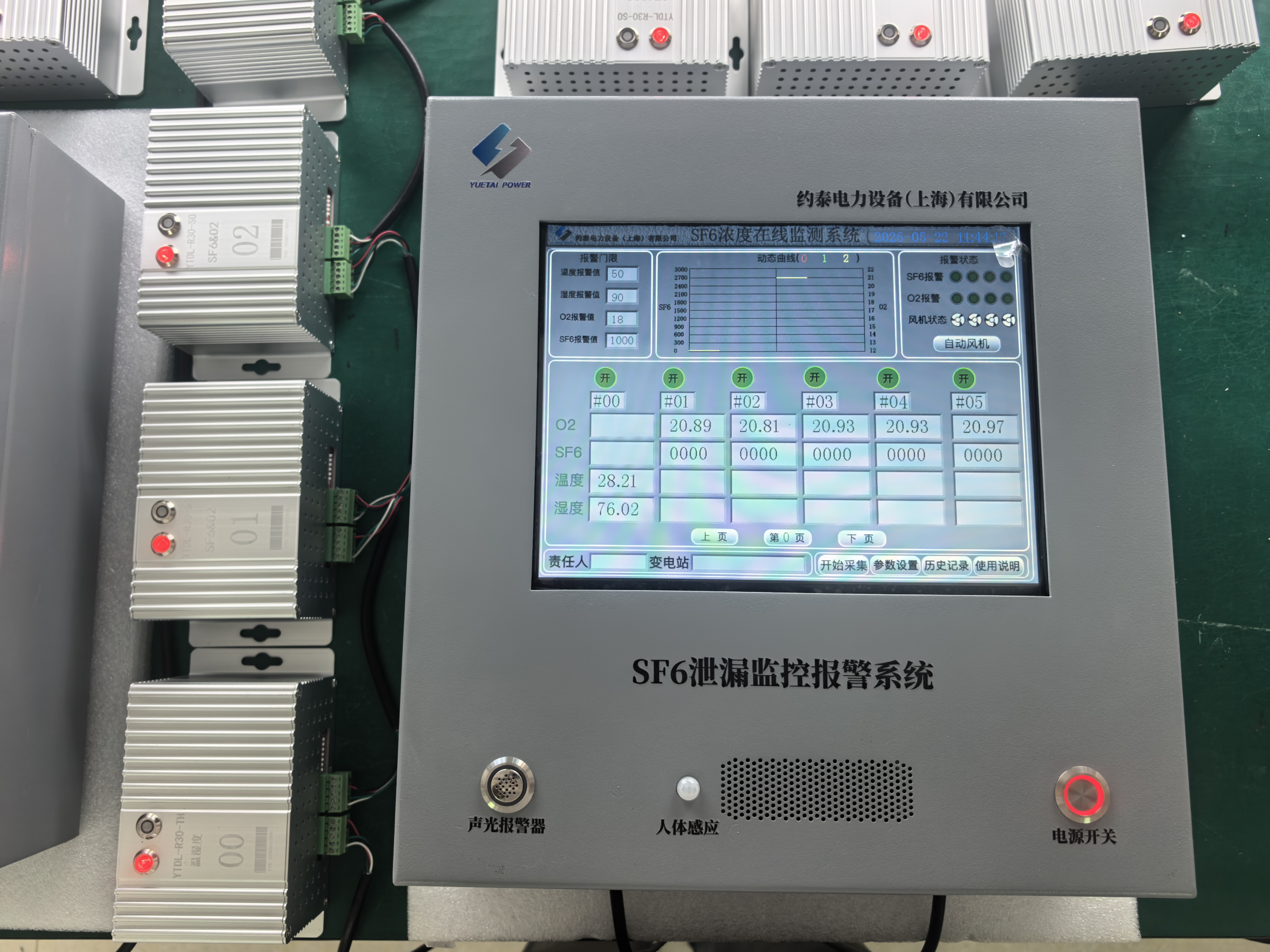

SF6气体泄漏监测系统SF6气体泄漏监测系统

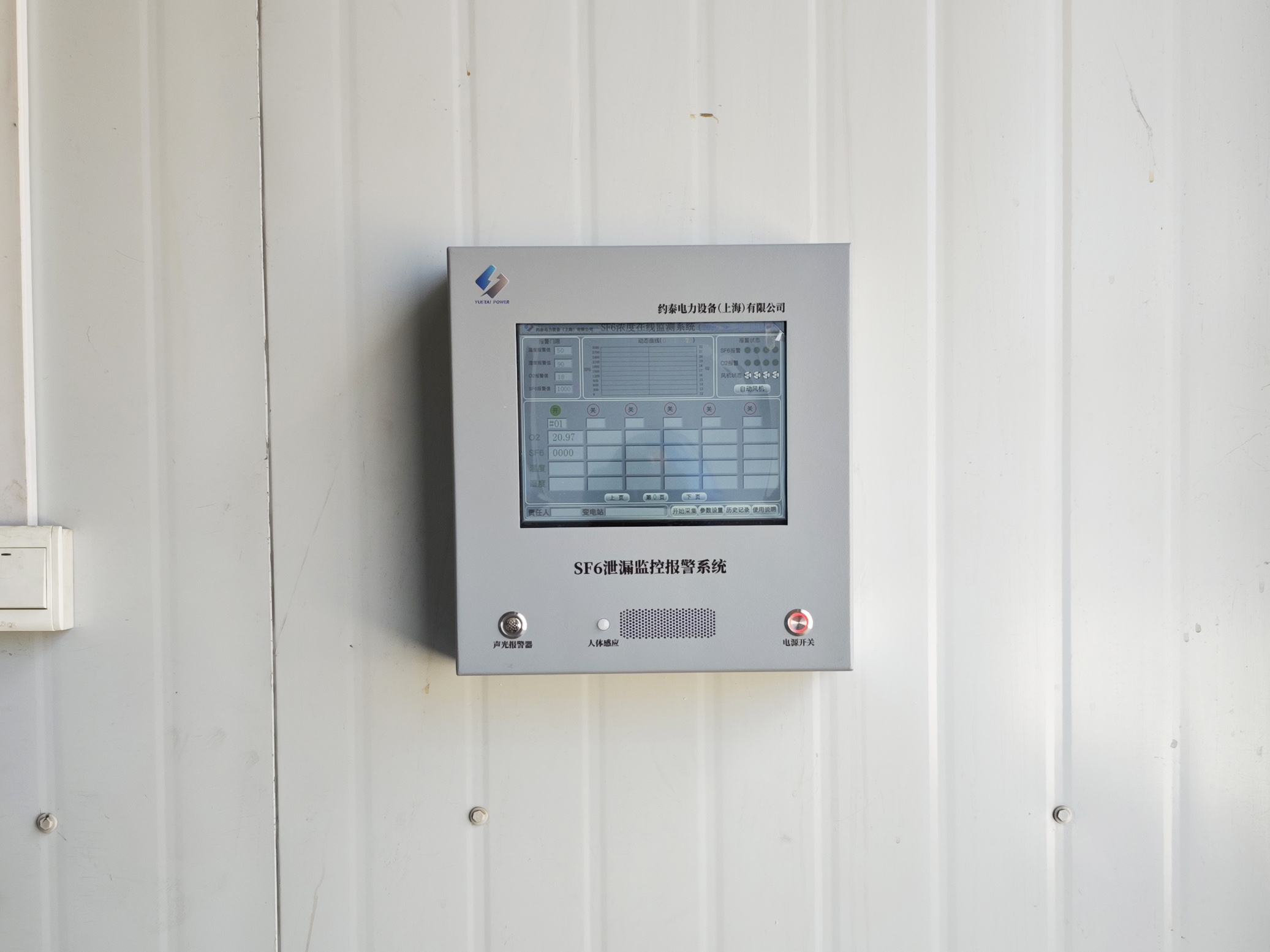

SF6浓度检测系统SF6浓度检测系统

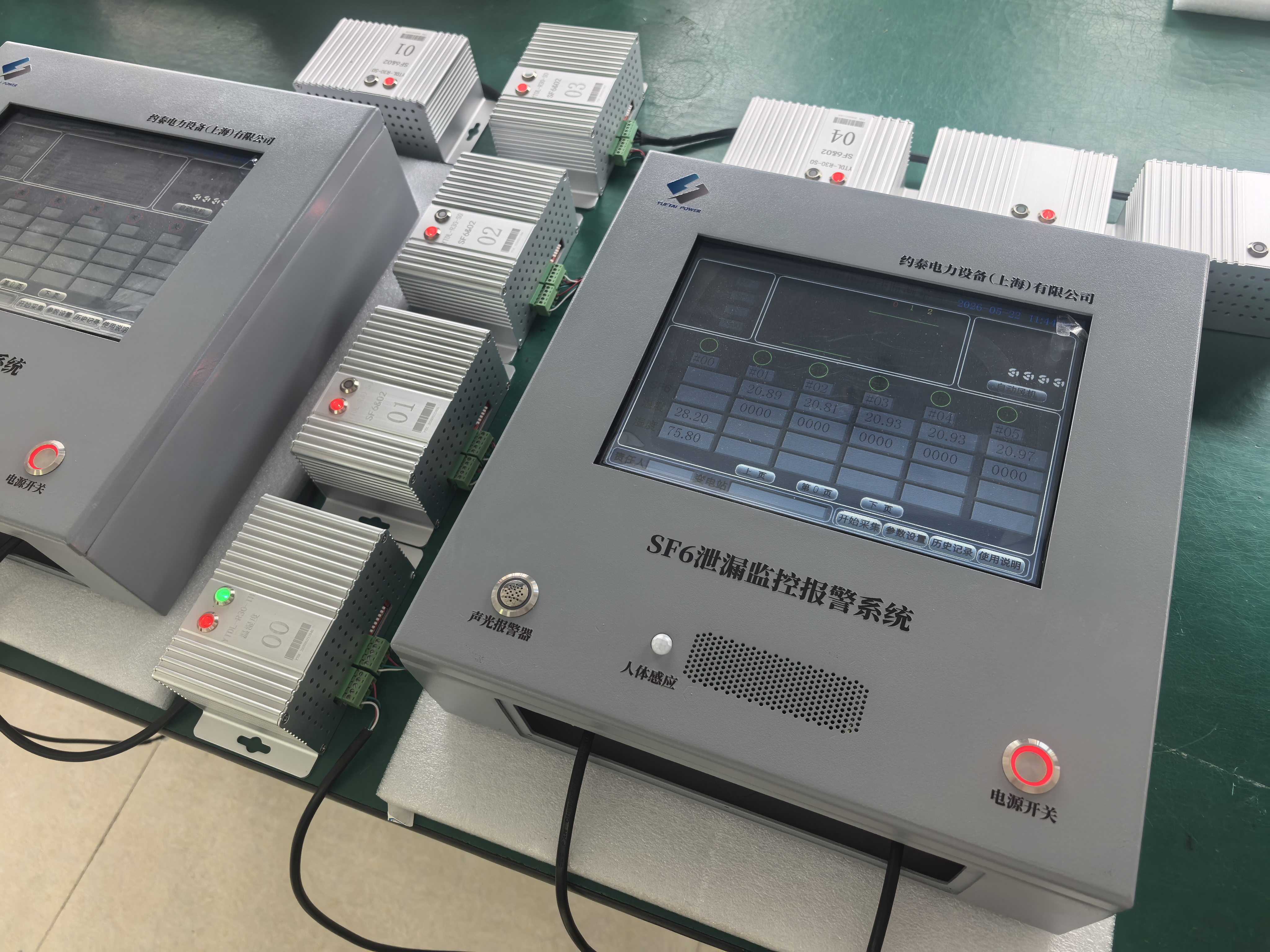

SF6浓度检测系统SF6浓度检测系统


技术参数

1.SF6和氧量检测指标

1.1

SF6测量范围

1~30000ppmv

检测精度<5%FS

1.2

SF6超限报警点

1000ppmv

可100~1000之间设置

1.3

氧气测量范围

1~25%

检测精度<1 %FS

1.4

缺氧报警点

18.0%

可15.0-18.5%定义

1.5

风机启动点

19.6%

可由用户设置

1.6

告警响应速度

优先中断,响应速度≤50ms


1.7

报警继电器容量

220V AC/7A

远动告警硬接点

2.温湿度检测指标

2.1

温度检测范围

-30~+99℃

检测精度±1℃

2.2

湿度检测范围

1-99%RH

检测精度±1%RH

3.综合技术指标

3.1

工作电源

AC 165-260V/50Hz


3.2

风机控制继电器容量

220V AC/10A


3.3

风机输出接触器容量

380V AC/60A


3.4

通信电缆

RVVP2*0.3(FTP)

欧洲EN-55022标准屏蔽电缆

3.5

监测主机显示器

10.4英寸大屏幕中文彩色液晶

NEC液晶触控屏

3.6

监测单元和监测主机安装方式

壁挂式


3.7

历史数据存储时间

报警值10年;正常值5年


3.8

通信接口

2路RS485总线


3.9

抗电强度

>2000V

外壳与电源间

3.10

驱动能力

32只监测单元


3.11

通信距离

10000m


3.12

风机启动条件

1)手动强制; 2)SF6浓度或氧量超限; 3)用户自定义定时时段;4)分区域控制:3个


使用环境

序号

项    目


1

工作环境

室内

2

地震裂度

8级。动峰值加速度:0.25g

3

大气压力

85Kpa-106Kpa

4

海拔高度

≤5000米

5

工作温度

-30℃~+60

6

储存温度

-30℃~+90

7

湿    度

≤95%RH


系统组成

序号

名称

型号

简介

1

SF6综合在线监测系统软件

YTDL-R30 V3.0

SF6泄漏监控报警系统(YTDL-R30),自主研发生产

2

SF6泄漏监测主机内置声光报警灯

红外语音模块

YTDL-R30

YTDL-R30 现场监控主机采用壁挂式结构,以分布式RS485(MODBUS)总线技术设计。组网方式灵活性强,外形美观、操作方便,同时提供485通信接口,支持485通讯的任何终端设备。

3

SF6和O2监测单元

R30-SO

采用原装进口专用SF6传感器,由我公司专业设计的长寿命和防误报警解决方案,结合DSP(数字信号处理)技术,充分保障了系统监测的准确性和稳定性,精心动态地监测SF6开关的泄漏变化情况。

4

温湿度监测单元

R30-YH

采用高精度温、湿度传感器件,结构小巧,外型美观、精度高。

5

风机控制器

CJX2-2510

不需改变原风机线路,可控制风机的开启和关闭。


售后服务

Ø 免费提供产品升级和用户指导。

Ø 现场培训指导,开展现场演示操作。

Ø 一年免费保修,终身备品支持和维护。

Ø 热线电话24小时全天候解答用户的咨询。
