GIS局放在线监测系统

GIS局放在线监测系统（YTDL-R200）

概述

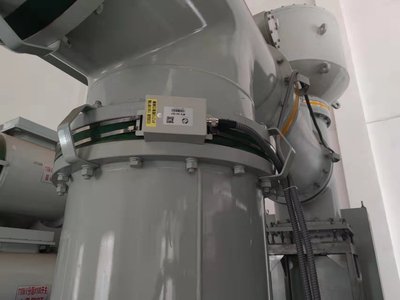

GIS局放在线监测系统（YTDL-R200）基于特高频检测方法的GIS局放在线监测系统主要由外置式特高频传感器、采集单元、射频同轴电缆、工控机及分析软件组成,系统可实时监测运行过程中的GIS设备局部放电信号,外置传感器采集到局放信号后通过监测单元(局放IED)进行处理,监测单元将电信号转为光信号并通过光缆传输至主机(站层服务器),监测分析软件对监测到的信号进行分析处理和故障诊断。当监测到的信号达到各级报警条件时发出相应的报警信号,监测结果可通过IEC61850协议传输至上级处理单元,以便用户随时查看现场设备运行情况,并为相关检修计划提供依据,避免事故发。

局部放电是电气绝缘中局部区域的电根据《Q_GDW 534-2010 变电设备在线监 测 系 统 技 术 导 则 》 、《QCSG11401-2010 气体绝缘金属封闭开关设备（GIS）局部放电特高频检测技术规范》设计要求。击穿，一般在导体表面有毛刺或较尖的棱角、SF6气体中若含有金属微粒、GIS中的绝缘件表面如果不够光滑或附有灰尘杂质、壳体内表面上如果焊缝不平整、毛糙，尤其是开关触头因工作过程中的氧化导致接触电阻增大时均会造成电场畸变而发生局部放电。GIS 局放在线监测及诊断的任务是了解和掌握设备的运行状态，包括采取各种检测、测量、监视、分析和判别方法，结合系统的历史和现状，考虑环境因素，对设备运行状态进行评估，判断其处于正常或非正常状态，并对状态进行显示和记录，对异常状态作出报警，以便运行人员及时处理，并为设备的故障分析、性能评估、合理使用和安全工作提供信息和准备基础数据。实现开关绝缘的状态检修，减少停电时间和节省管理维护成本。

产品特点

• 实时监测、处理、显示设备内部的局部放电活动；

• 电源相位同步与外同步可选，获取放电相位；

• 局部放电数据自动记录与回放；

• 局部放电信号幅比聚类分离技术与时频聚类分离技术剔除干扰信号，实现多信号波形分离，并判定放电类型；

• 各种二维、三维放电模式谱图显示分析；故障模式专家库开放式管理；

• 局部放电故障模式自动识别与严重程度评估；

• 局部放电历史发展趋势分析与评估；

• 自动生成测试报告；

• 系统故障自检自恢复功能；

技术参数

• 频率范围 200~2000MHz 频宽；

• 灵敏度<3pC（外置式<5pC）；

• 阻抗匹配 50Ω；

• 最小检测信号<-60dBm(=0.001μW)

使用环境

• 工作温度：-30℃~85℃；

• 储存温度：-40℃~95℃；

• 工作湿度：不大于 95%RH；

• 大气压力：85kpa~106kpa；

• 抗震性能：20m/S2（8 级）；

售后服务

• 免费提供产品升级和用户指导。

• 现场培训指导，开展现场演示操作。

• 一年免费保修，终身备品支持和维护。

• 热线电话24小时全天候解答用户的咨询。
