SF6密度监测显示终端

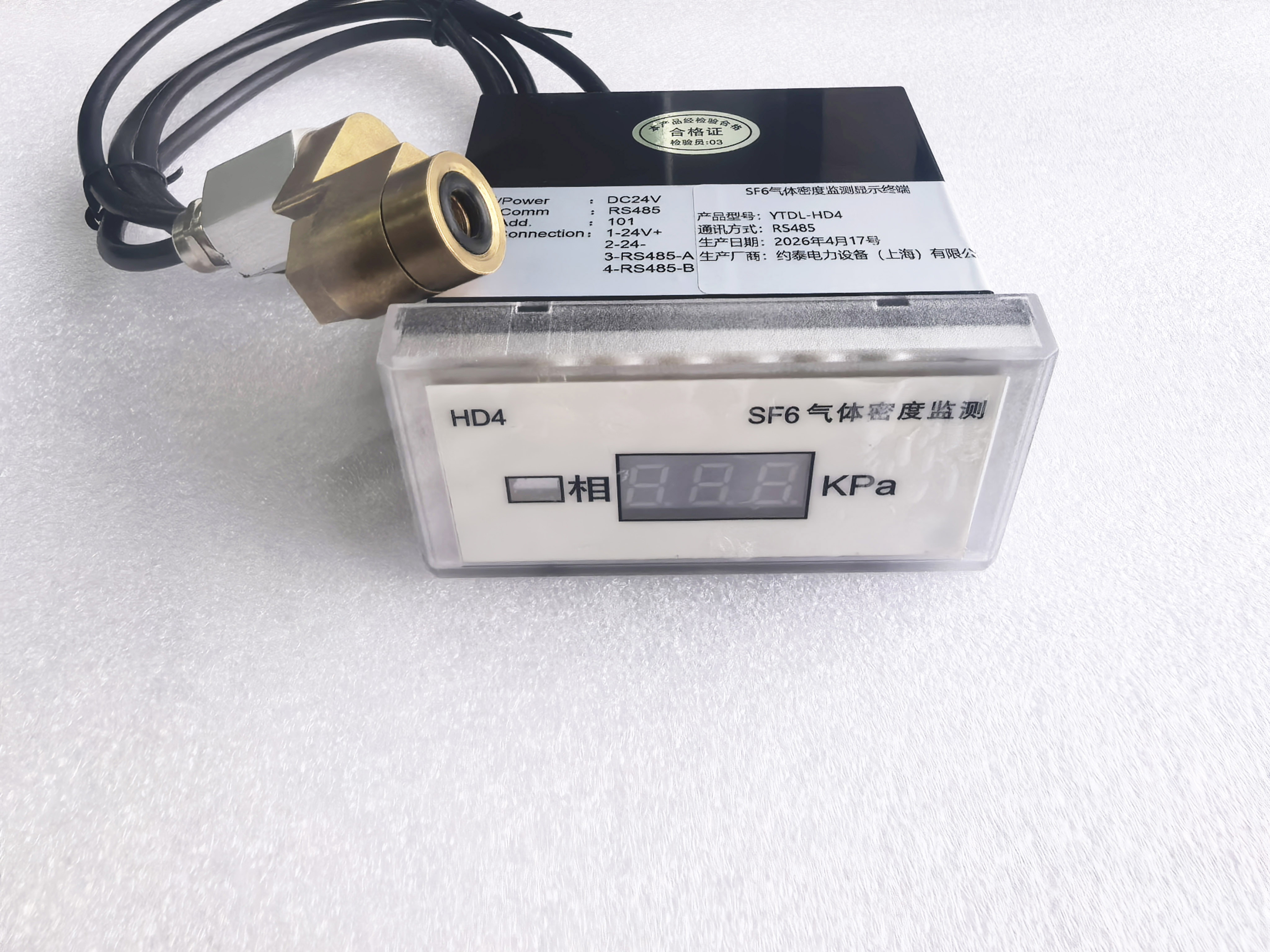

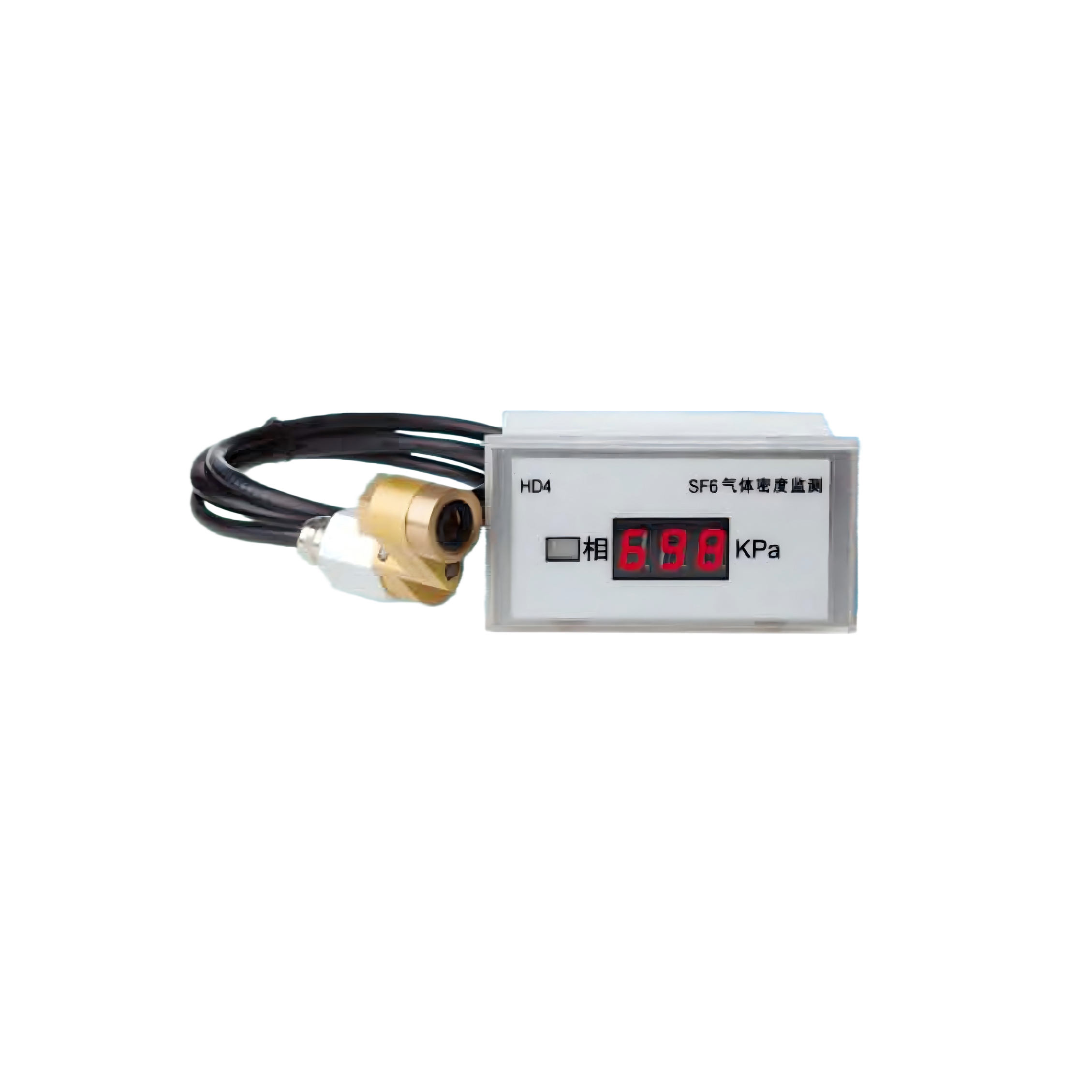

SF6密度监测显示终端（YTDL-HD4）

概述

SF6密度监测显示终端（YTDL-HD4）用于控制和监视密封容器中SF6气体的密度。应用在SF6高压断路器、中压开关、气体绝缘设备（GIS）、高压电缆、变压器和互感器上，且适合强震动以及户外恶劣的外界条件，可实时显示SF6电气设备的SF6气体密度，并带有通讯接口，可采用有线或者无线连接方式，把SF6电气设备内的SF6气体温度、压力、密度及微水、露点数据传输到后台，可将数据推送到指定用户移动终端，实现指定用户不用到现场，即可时时监控SF6电气设备的运行情况，确保SF6电气设备的安全运行。

产品特点

• 高亮数码管显示，现场读数方便、清晰；

• 安装采用面板固定，面板开孔90x43mm，结构小巧，不占空间，安装方便；

• 密封性能好，独有的正压氮气检测，漏率小于1×10-8mbar.l/s；

• 电气部分低功耗设计，并通过了EMC电磁兼容测试；

• 采用高精度的传感器，可传输温度、压力、密度、微水（可选），性能稳定，精度高；

• ABS外壳，带有金属屏蔽层，防护等级IP55，外形美观；

• 24v供电，带有485通讯接口，另可选用无线传输功能。

技术参数

• 泄 漏 率≤1×10mbar.l/s（氯气检验）

• 抗振性能：20m/s2

• 抗冲击性能：50m/s²

• 测量范围：0～1000Kpa；

• 密度精度：0.5%（at20℃）

工作环境

• 温度为-40℃~+60℃、相对温度≤95%RH

• 外壳防护等级：IP55

• 安装方式：面板固定，开孔43mmx90mm

• 绝缘性能：绝缘电阻：>100MQ（500VDC），绝缘耐压：2000V，50/60Hz1min

远传部份主要电气性能指标和规格

• 电源：DC24V，功率<2W

• 通信方式：RS485 ，通讯协议：MODBUS ， 传输速度不低于9600bps

• IEC61000-4-2：4级（15KV）IEC61000-4-3：3级（10V/m）IEC61000-4-4：4级（4KV）

• 抗电磁干扰

• IEC61000-4-5：3级（±2KV）IEC61000-4-6：3级（10V）IEC61000-4-8：4级（100A/m）

显示盒外形图：

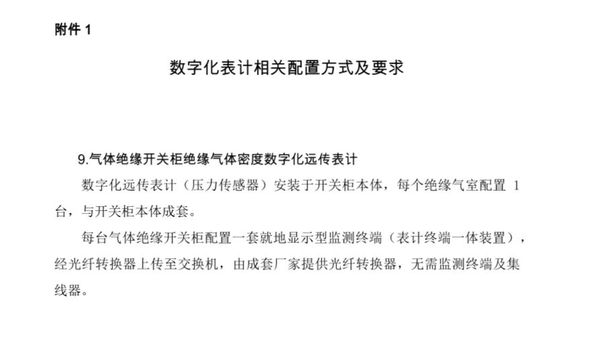

最新国网关于数字化表计要求如下：

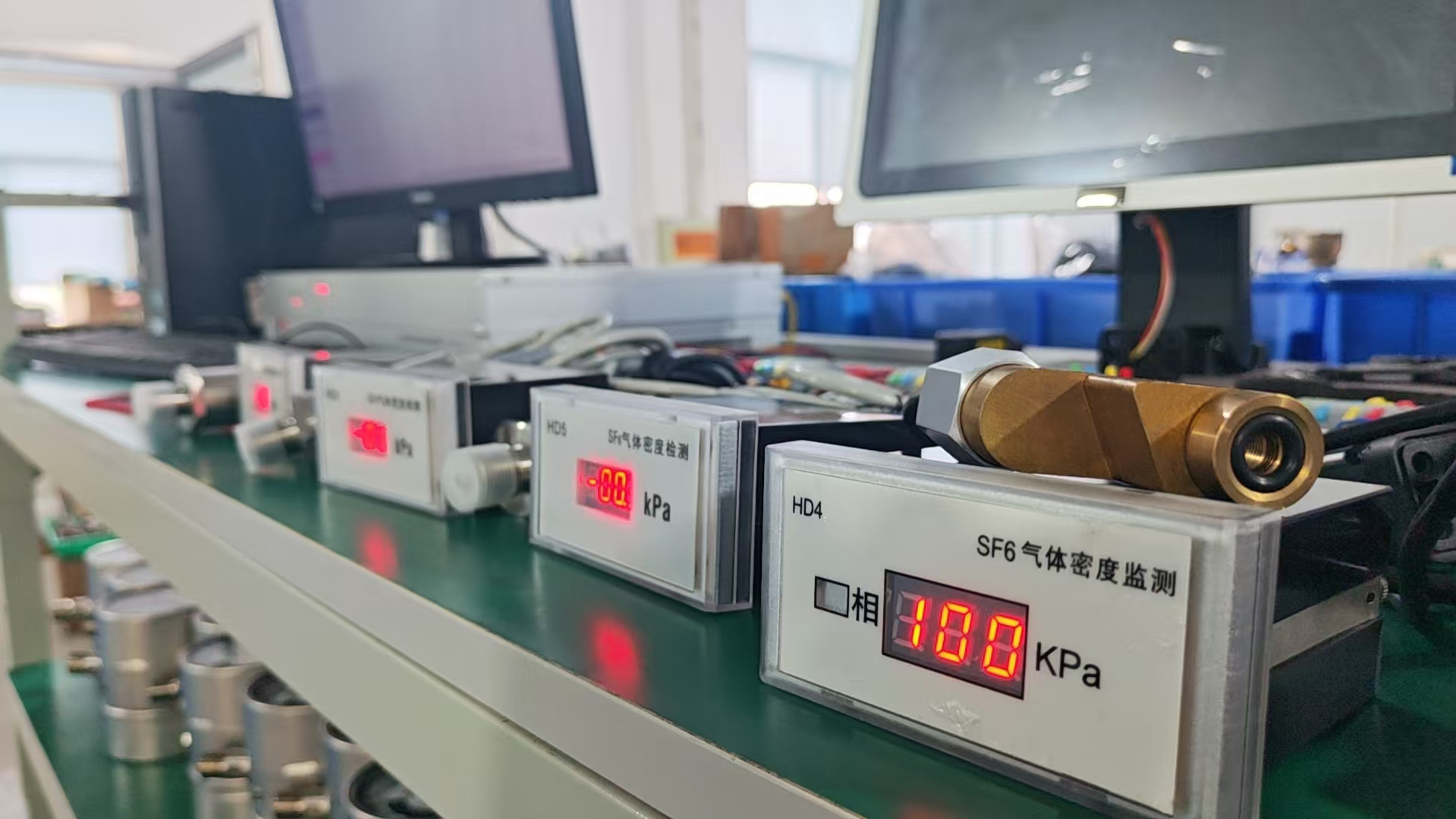

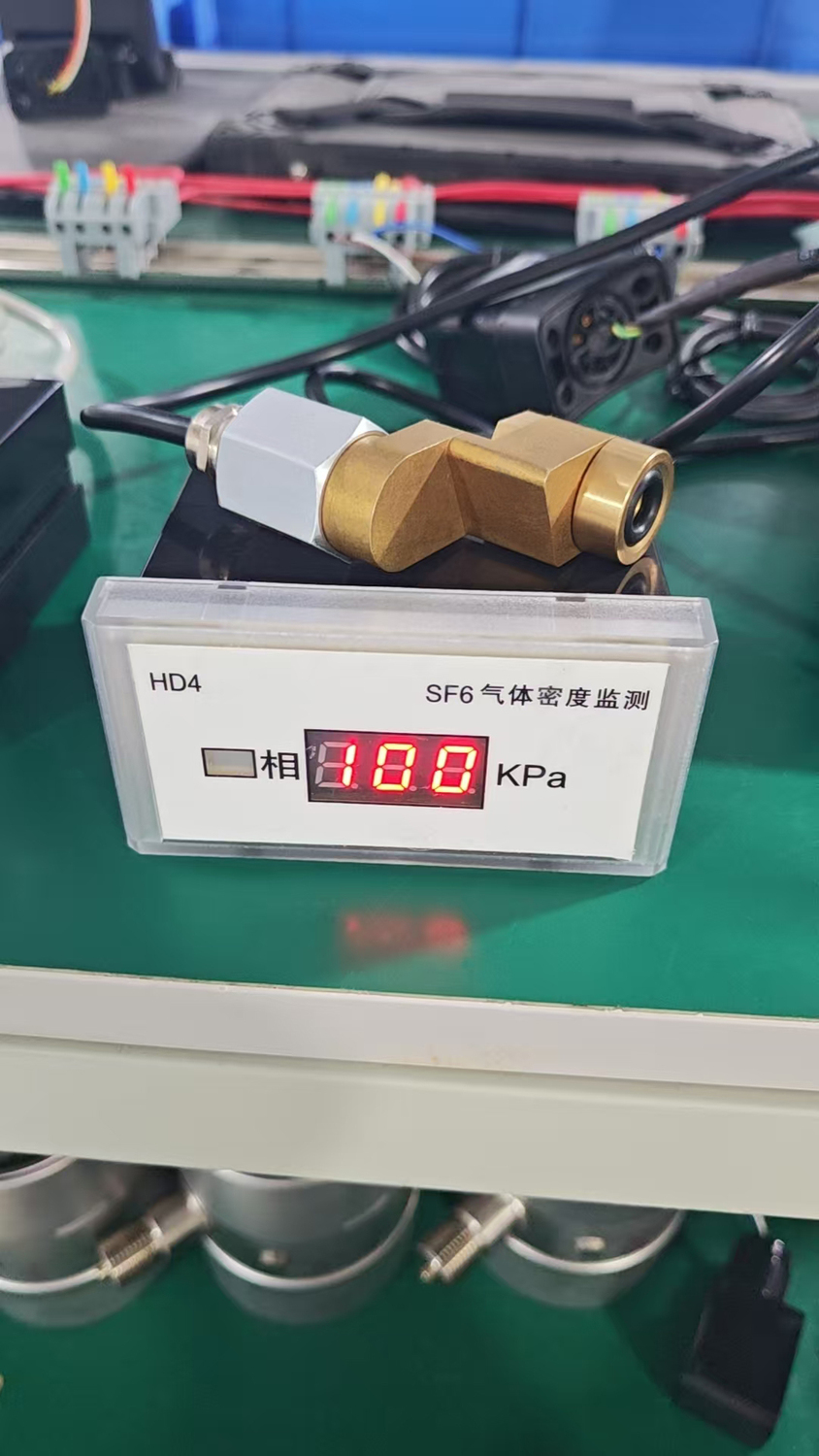

产品测试

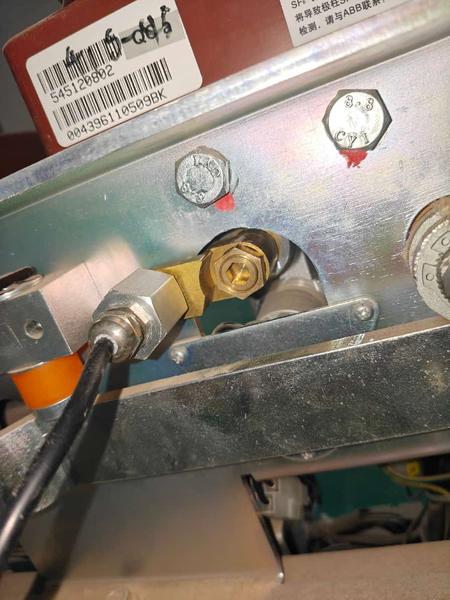

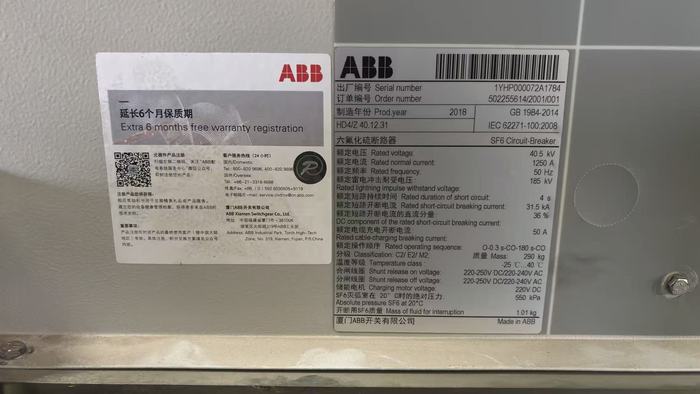

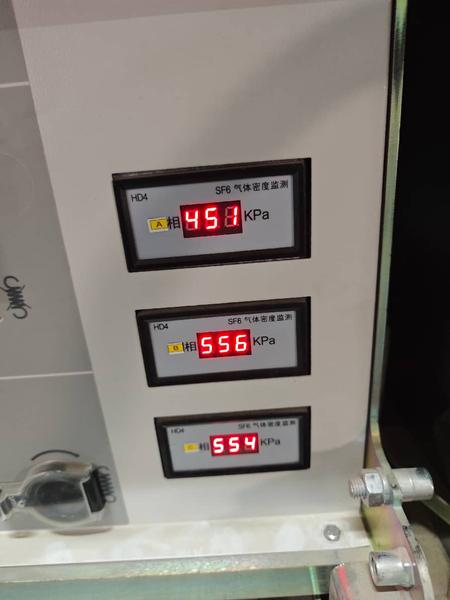

安装案例

售后服务

• 免费提供产品升级和用户指导。

• 现场培训指导，开展现场演示操作。

• 一年免费保修，终身备品支持和维护。

• 热线电话24小时全天候解答用户的咨询。
